防威防火门监控系统接线示意图

点击数: 次  2020-02-16


防威科技防火门监控系统接线示意图:

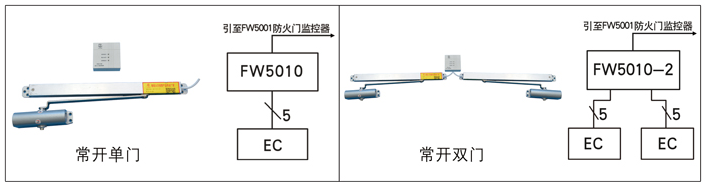

非编码型电动闭门器

FW5010常开防火门监控模块+电动闭门器

防火门监控系统接线示意图

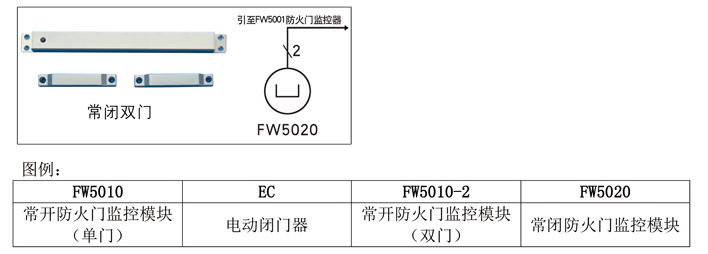

一体式门磁开关

FW5020编码型常闭双门门磁开关+FW5020-C磁铁

防火门监控系统接线示意图

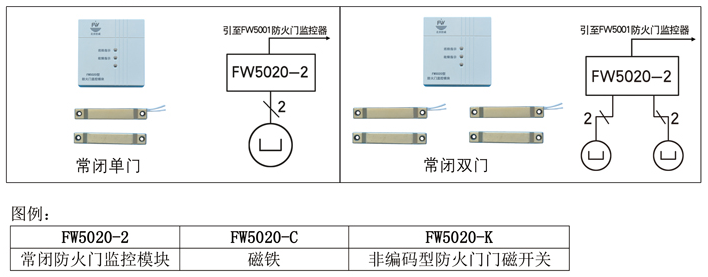

分体式门磁开关

FW5020-2常闭防火门监控模块+FW5020-K非编码型防火门门磁开关+FW5020-C磁铁

防火门监控系统接线示意图
